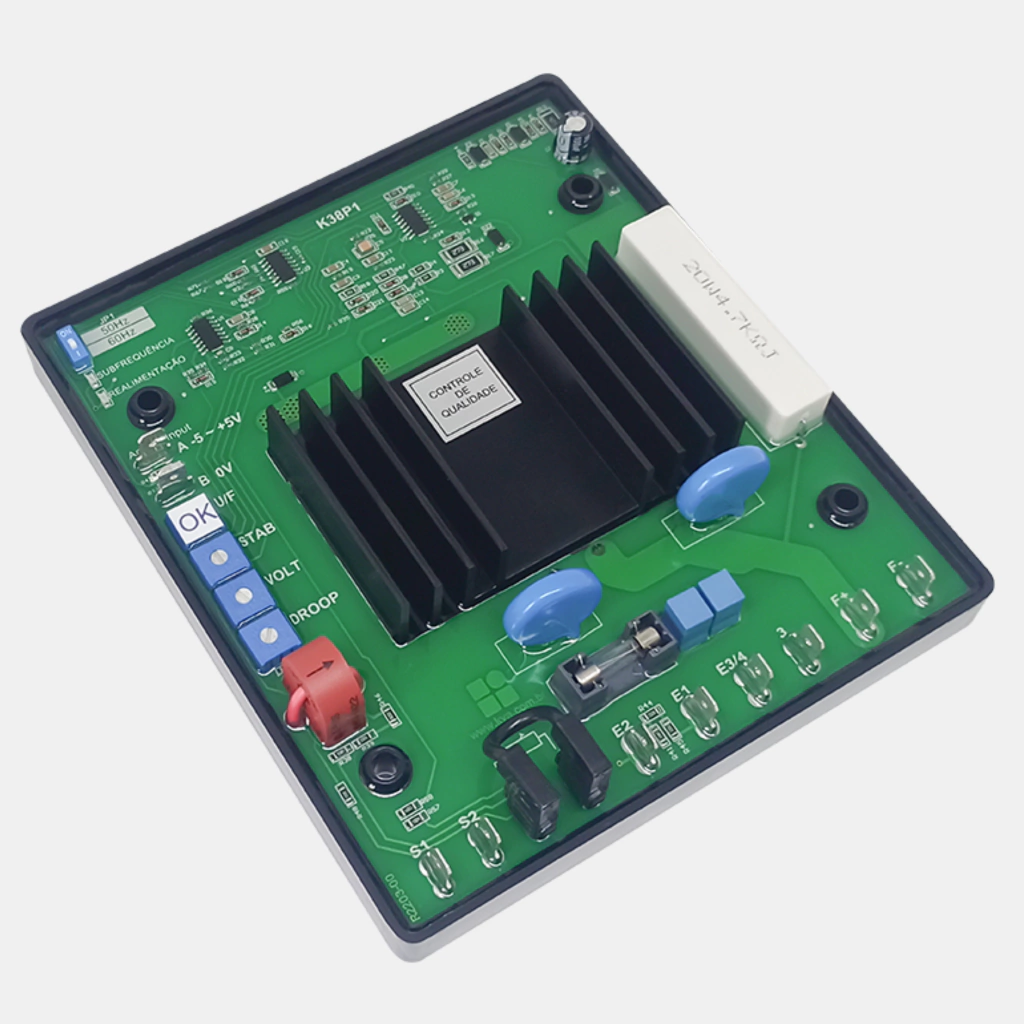

O regulador de tensão K38P1 foi desenvolvido para operar em geradores de energia brushless (sem escova), em operação singela ou em paralelo.

Características

• Realimentação Monofásica

• Ajuste de tensão, estabilidade e droop

• Nomenclatura dos terminais com padrão internacional

• Filtro contra interferências eletromagnéticas (EMI)

• Entrada para TC de compensação de reativos

• Entrada analógica para ajuste de tensão para paralelismo

• Entrada para potenciômetro para ajuste externo de tensão do gerador

• Proteção contra subfrequência (U/F) com LED de sinalização

• Proteção contra perda de realimentação com LED de sinalização

Especificações:

• Alimentação: 160 a 300 Vca, monofásico, 50 a 180 Hz

• Realimentação: 160 a 300 Vca ou 320 a 600 Vca

• Frequência: 50-60 Hz

• Corrente de saída: 7 A (10 A por até 1 minuto)

• Regulação estática; 1% de vazio a 100% de carga (variação Hz 3%)

• Tensão de escovamento; 5 Vca

• Resistência do campo: 6 a 30 Ohms

• Tensão de saída: 65 a 120 Vcc

• Entrada analógica: -5 a 5 V

• Ajuste interno de tensão: 160 a 300 Vca / 320 a 600 Vca

• Ajuste externo de tensão: 10%

• Fusível: Cartucho 5x20 10 A

• Peso: 415 g

Condições ambientais:

• Temperatura de trabalho: -40 a 60°C

• Umidade relativa do ar: Máximo 95%

• Vibração: 1,5 G @ 5~30 Hz - 5,0 G @ 30-500 Hz
