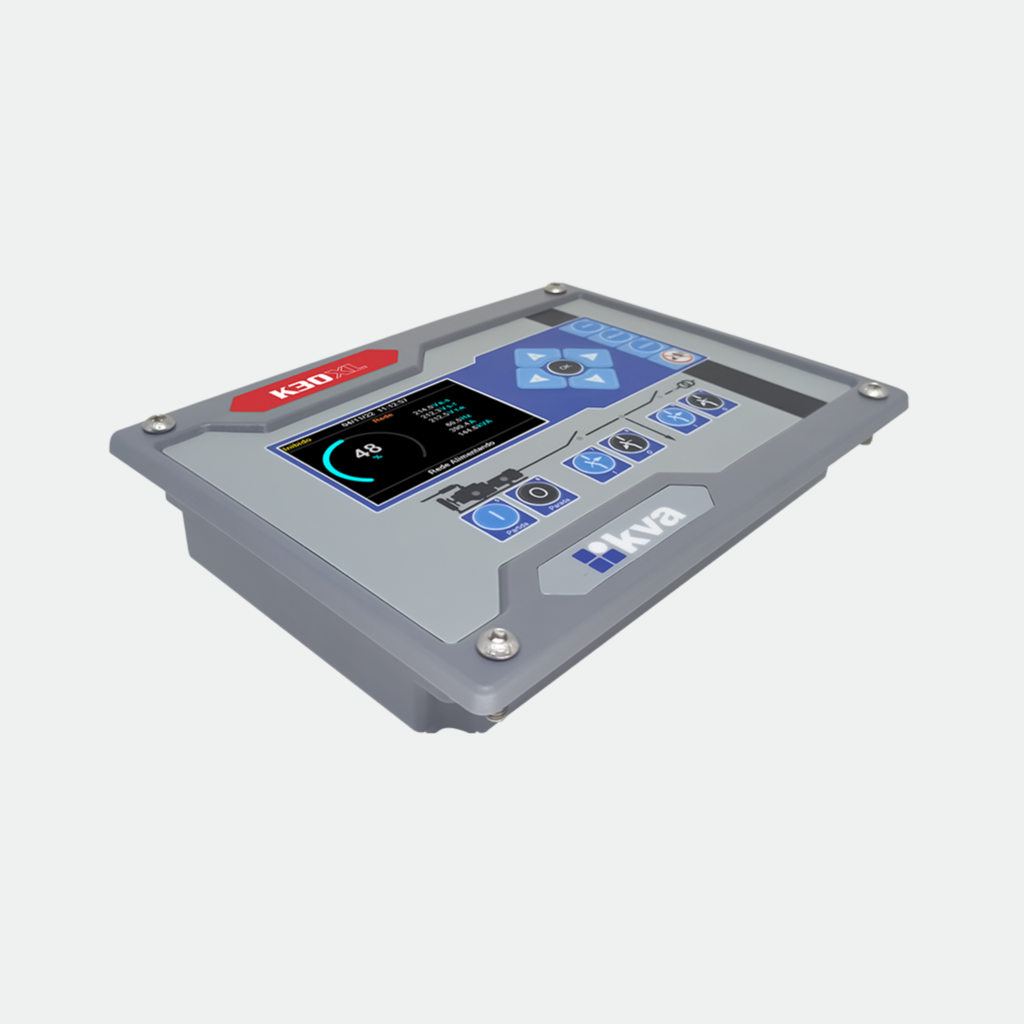

O controlador K30XL foi desenvolvido para proporcionar controle total de um grupo gerador que opera em stand-by e/ou em horário de ponta, acionado por motor a diesel ou a gás convencional ou eletrônico J1939 em modo singelo, com transferência aberta.

Características

• Display gráfico colorido 3.5”

• 03 saídas configuráveis

• Medição de tensão trifásica da rede e monofásica do gerador

• 02 saídas para relé de partida e válvula de combustível

• Medição de corrente da carga

• Controle configurável de manutenção preventiva

• Medição da tensão da bateria

• Tempo e ação configurável para as proteções

• Medição de frequência do gerador e da rede

• Partida em horário de ponta programável

• Medição da temperatura da água

• Partida periódica com ou sem transferência de carga

• Medição de Rpm

• Horário de serviço programável

• Medição de nível de combustível

• Calendário de feriados programável, que pode ser vinculado ao horário de ponta e/ou partida periódica

• Contador de horas de funcionamento

• Compatível com software de configuração K30-Series Suite

• Contador de partidas

• Compatível com sistema de monitoramento remoto KvaNet

• 02 entradas analógicas configuráveis

• Log falhas e avisos com armazenamento de até 100 registros

• 05 entradas digitais configuráveis (isolação óptica)

• Log de eventos configurável (armazena até 200 registros)

• 02 entradas de status CRD e CGR

• Portas de comunicação RS-232, USB-C e CAN J1939

Especificações:

• Tensão de alimentação: 09 a 32 Vcc

• Corrente máxima de alimentação: 900 mA @ 12 Vcc - 450 mA @ 24 Vcc

• Tensão do alternador: 170 a 480 Vca (entre fases) monofásico, 2 fios (+10%)

• Frequência do alternador: 40-70 Hz

• Tensão de supervisão da bateria: 12 / 24 Vcc

• Relés dos contatores de carga: 5 A, contato sem potencial

• Relé de partida, parada e auxiliares: 2 A

• Corrente secundária do TC: 5 A

• Temperatura de operação:0 a 55ºC

• Peso: 665 g

Proteção da rede:

• Sub / Sobretensão (59/27)

Proteção do gerador:

• Sub / Sobretensão (59/27)

• Sub / Sobrefrequência (87)

• Sobrecorrente temporizado (51)

Proteção do motor:

• Sub / Sobretemperatura

• Baixa pressão do óleo

• Sobrevelocidade

• Falha na partida
